Grille en impression 3D

dim. mai 03, 2020 4:09 pm

J'ai un capot en bois qui couvre une fosse pour une pompe à eau.
J'ai donc besoin de charnières et de prises d'air avec grille car j'ai horreur des araignées.

Pour les charnières c'est simple, un bord bois de 22mm et l'autre coté se fixe dans une brique scellée un peu plus loin soit 20mm afin de pas risquer de les briser en perçant les trous. Pas d'axe en métal mais en PLA afin que rien ne rouille. Le jeu réservé entre les parties mobiles est de 0,5 mm idem pour les axes, trous de 6,6 mm pour un axe de 5,6, soit 0,5 mm autour de l'axe. La partie femelle, la plus fragile fait 2,70 mm d'épaisseur afin de résister au poids du capot.

: Charnière pompe.JPG (69.22 Kio) Consulté 8544 fois

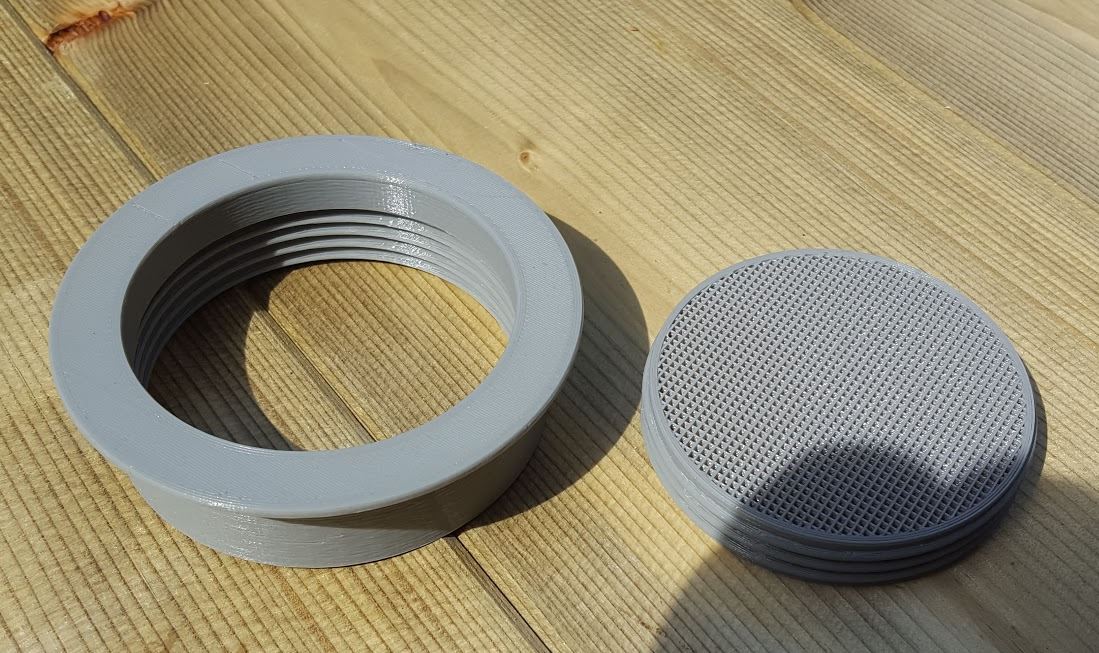

La partie grille est une combine, je ne dessine pas la grille mais en fait je me sert du remplissage pour la former. Dans Cura, je décoche remplir le dessus/dessous et règle le remplissage de 25 à 40% afin de choisir la taille des alvéoles, dans mon cas 30% ce qui donne des trous de 0,8mm environ.
Sur mon dessin la grille est en fait une partie pleine de 2 ou 3mm qui sera l'épaisseur de la grille finale.
Ensuite pour les murs, je règle l'épaisseur afin que la partie externe soit suffisamment résistante et massive.
Un trou avec la scie cloche, un peu de silicone et le tour est joué.

Admirez le travail, la grille est démontable en la dévissant

Exercice de style, ca n'a aucun intéret

mis à part changer la taille en fonction du niveau de bestioles qui peuvent entrer

: Grille ronde.JPG (121.73 Kio) Consulté 8544 fois

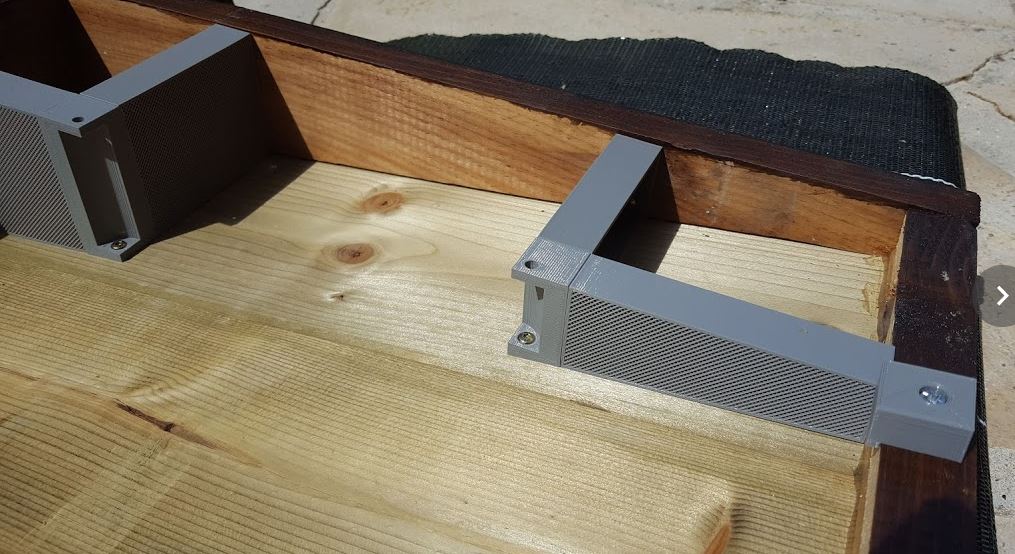

Les autres grilles sont verticales en forme de cloisons, même principe mais d'une pièce, grille et encadrement.
Fixés sur la partie du capot en pente pour l'écoulement de l'eau, ce qui donne des pièces un peu spéciales
Pour faire un coin j'utilise 3 pièces, 2 grilles et un pilier qui fixe et rend solide l'ensemble.
Pour réaliser les pièces j'ai commencé par reproduire le capot et les briques hautes à l'échelle 1, ce qui m'a donné les côtes pour les pièces

: Grille cage2.JPG (139.56 Kio) Consulté 8544 fois

Thomas · lun. mai 04, 2020 5:07 pm

Ca a l'air très propre, bravo.
J'avais essayé de remplacer un mur de pailles dans une mini soufflerie par une grille très épaisse sur ce principe. La durée d'impression était problématique, j'étais reparti vers les pailles... Si au moment où je me pencherai de nouveau sur la question les pailes sont interdites, j'aurai peut-être moins de choix !

mar. mai 05, 2020 7:38 am

C'est propre, rapide (pas de surfaces horizontales pleines), et résistant car la grille est épaisse. En fait ce type de réalisation ne peut être fait par une machine à injection ou le démoulage poserait problème. J'ai réalisé une grille avec des trous de 0,4 mm sur 20 mm de profondeur et c'est parfait, chaque trou est débouché.
Par contre si l'on veut utiliser ce type de grille en tamis, l'épaisseur pose un problème car la grille se charge de particules qui vont se coincer dans les trous de la grille du fait de son épaisseur.

paraglandeur · mar. mai 05, 2020 1:16 pm

Super idée de supprimer l'impression des couches supérieures et inférieures.
Dans cura, je ne sais pas, mais dans simplify 3D on peut choisir plusieurs types de remplissage.
