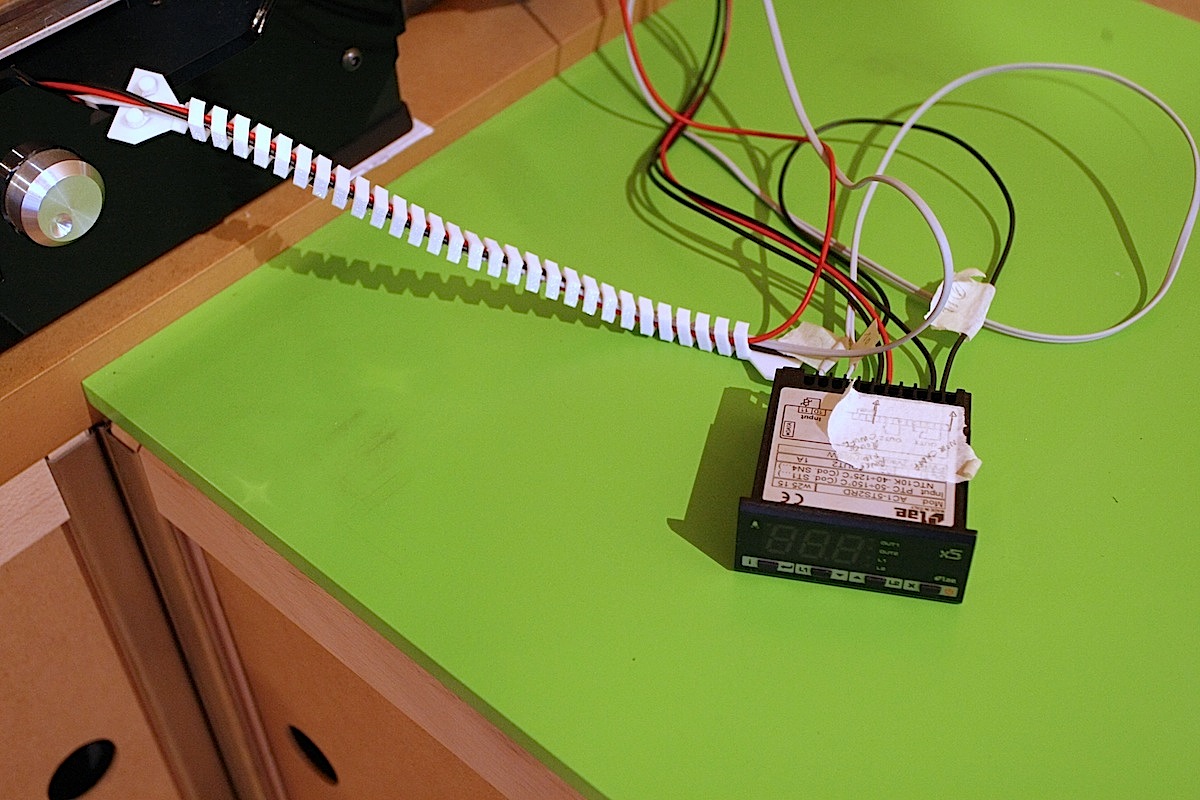

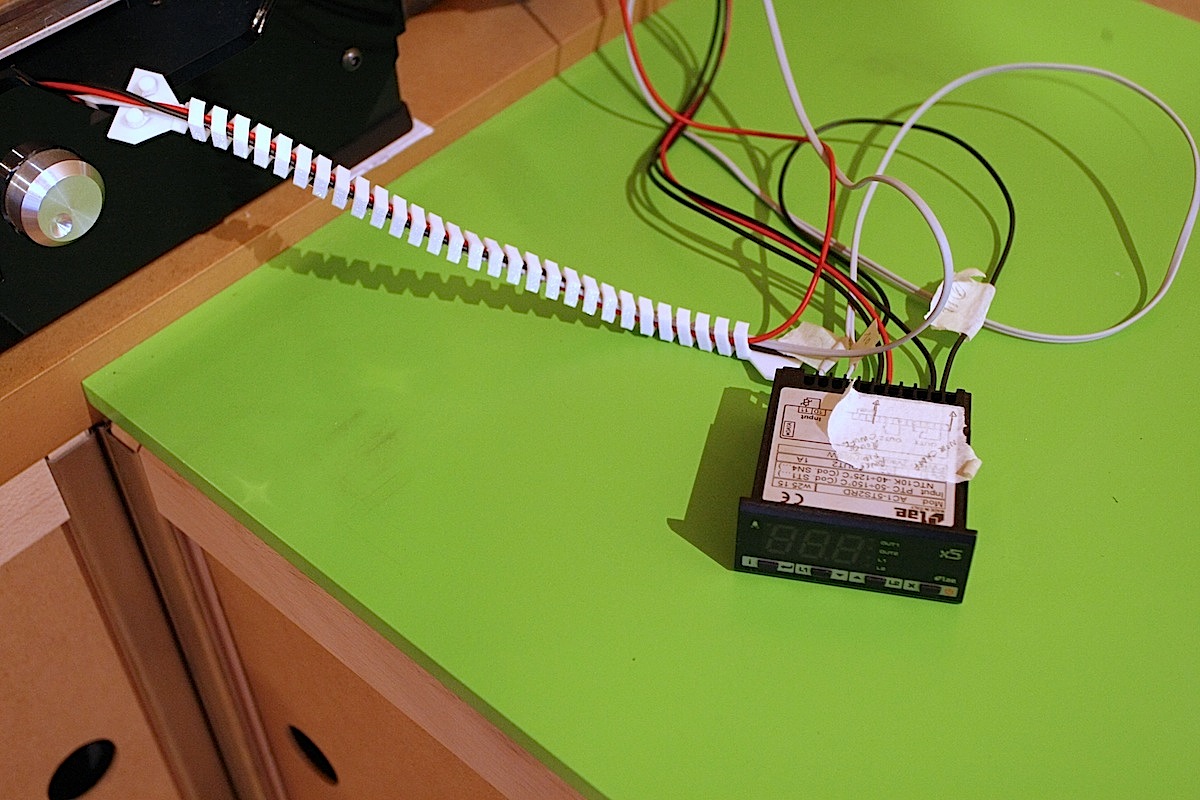

Dans le cadre de mon projet de plateau chauffant (qui progresse bien), j'ai eu besoin d'une gaine souple pour rassembler les fils venant du patch chauffant. Cette gaine devant aussi se raccrocher à la structure de mon plateau.
J'ai donc dessiné une gaine spiralée particulière se terminant par des pattes de fixations.

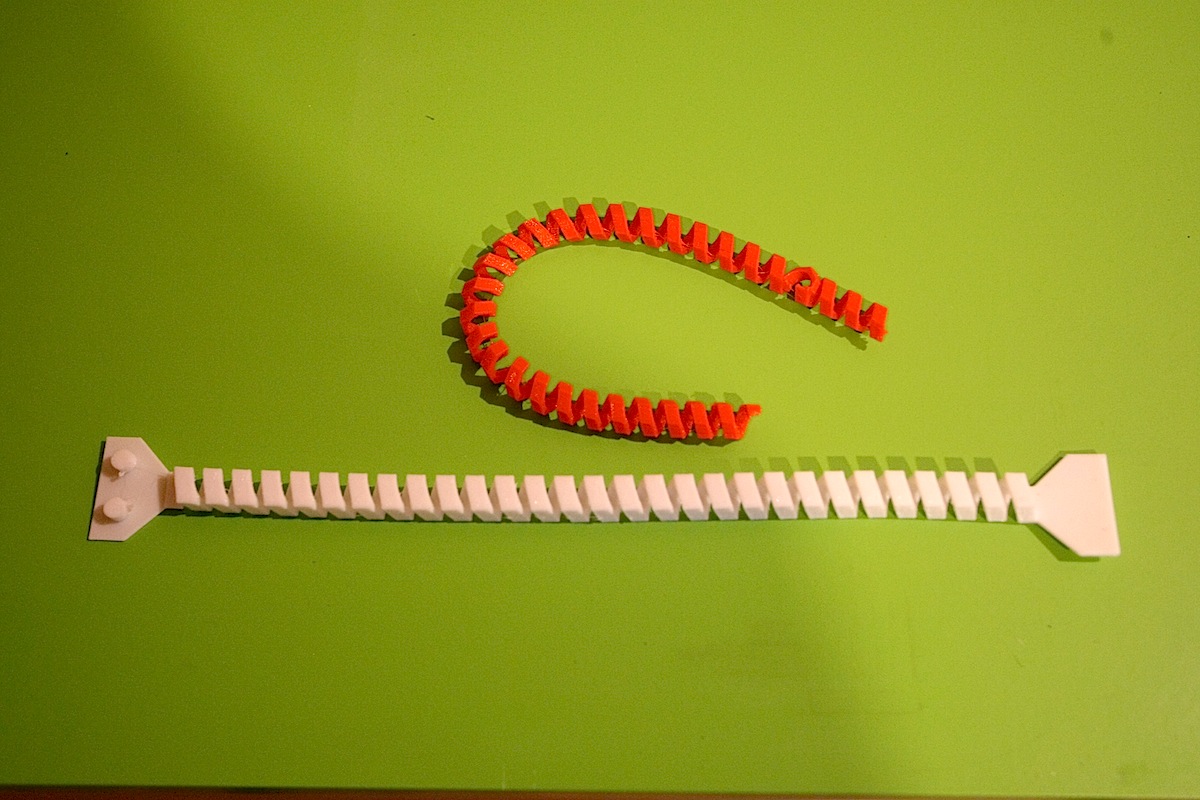

Imprimé en ninjaflex (trop souple) puis ici en semiflex : idéal !
Ca s'imprime à plat sans support.

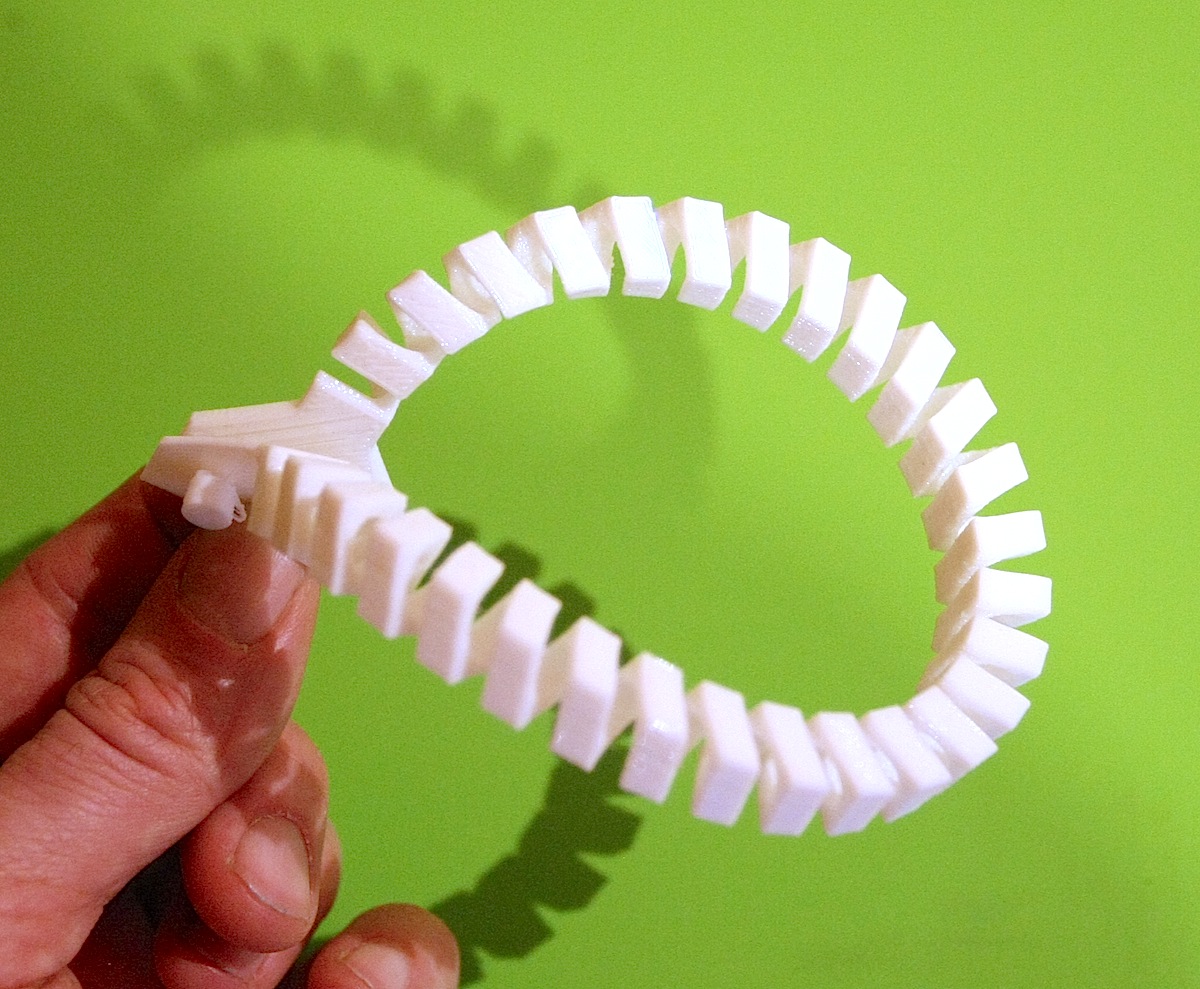

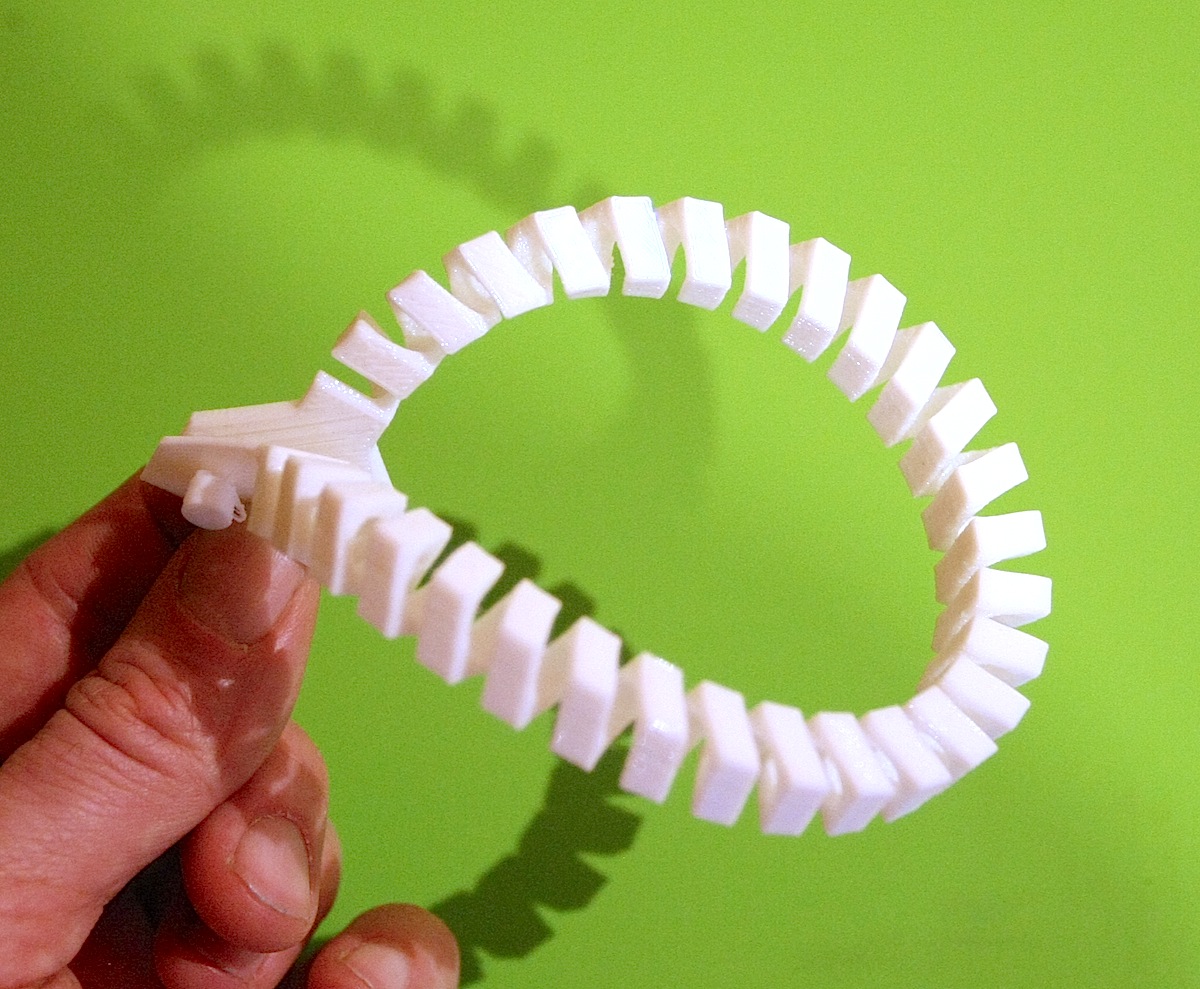

C'est souple comme il convient pour maintenir et contenir les fils et les courber pour les conduire là où ils devront aller.
J'exploite ici toute la longueur disponible du plateau de la Witbox.
Gaine souple personnalisée pour fils
- Jacques
- Site Admin
- Messages : 5641
- Inscription : jeu. oct. 23, 2014 3:02 pm
- Imprimante 3D : Witbox, Witbox 2 et Hephestos
- Localisation : Aix en Provence
- Contact :
Une excellente idée Axel, bravo ca semble tout à fait opérationnel
Ce système de guide câbles à deux office, le premier guider les câbles et les protéger mais le second plus pernicieux c'est d'éviter une pliure importante de l'endroit le plus fragile, à savoir les connecteurs. Comme chacun le sait, un câble électrique plié avec un rayon faible finira par se rompre à cet endroit.
Ce système de guide câbles à deux office, le premier guider les câbles et les protéger mais le second plus pernicieux c'est d'éviter une pliure importante de l'endroit le plus fragile, à savoir les connecteurs. Comme chacun le sait, un câble électrique plié avec un rayon faible finira par se rompre à cet endroit.
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
-
- Vénérable membre
- Messages : 393
- Inscription : sam. oct. 25, 2014 7:23 am
- Imprimante 3D : WITBOX
De plus, l'impression 3D donne la possibilité de personnaliser et d'adapter les extrémités de la gaine selon les nécessités.
Les gaines spiralées vendues au mètre n'offrent pas cette opportunité.
Le dessin peut paraître assez spectaculaire mais est assez facile à réaliser, pour autant que le logiciel dispose de quelques fonctions clés comme l'extrusion d'un profil selon une courbe (ici une spirale) ou la scission d'un volume selon une surface définie par l'utilisateur.
En fait Jacques, quel logiciel utilisez-vous maintenant, après votre déconvenue avec Autodesk ?
Les gaines spiralées vendues au mètre n'offrent pas cette opportunité.
Le dessin peut paraître assez spectaculaire mais est assez facile à réaliser, pour autant que le logiciel dispose de quelques fonctions clés comme l'extrusion d'un profil selon une courbe (ici une spirale) ou la scission d'un volume selon une surface définie par l'utilisateur.
En fait Jacques, quel logiciel utilisez-vous maintenant, après votre déconvenue avec Autodesk ?
- Jacques
- Site Admin
- Messages : 5641
- Inscription : jeu. oct. 23, 2014 3:02 pm
- Imprimante 3D : Witbox, Witbox 2 et Hephestos
- Localisation : Aix en Provence
- Contact :
J'utilise toujours 123D Design mais en version locale et qui n'impose pas de compte chez Autodesk
Pour le moment je n'ai pas le temps de me mettre sur autre chose.
Pour le moment je n'ai pas le temps de me mettre sur autre chose.
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
-
- Contributeur actif
- Messages : 201
- Inscription : sam. mars 26, 2016 10:45 am
- Imprimante 3D : prusia i3 hephestos
- Localisation : rambouillet
tu la fait en quel format de fichier car si tu peut exporter en STP ou format CATIA je peut le modifier pour mettre a la longueur que j’aurai besoin enfin si tu veut bien partager
- Jacques
- Site Admin
- Messages : 5641
- Inscription : jeu. oct. 23, 2014 3:02 pm
- Imprimante 3D : Witbox, Witbox 2 et Hephestos
- Localisation : Aix en Provence
- Contact :
Il suffit de le zipper et ça devrait passer sur le forum
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
- Jacques
- Site Admin
- Messages : 5641
- Inscription : jeu. oct. 23, 2014 3:02 pm
- Imprimante 3D : Witbox, Witbox 2 et Hephestos
- Localisation : Aix en Provence
- Contact :
J'ai ajouté l'extension stp aux téléchargements, que demander de plus
