Auto Level Hephestos Sans contact (Mise à jour du 31/01/15)

[Tim0th3e]

il faut également fournir le 12v du bornier du Ramp ou d'une alimentation externe

Je suis désolé mais je ne vois pas de quoi tu veux parler...

[Jacques]

10K et 15K il y a un schéma sur le premier post

[Tim0th3e]

Du coup un lot de 10K (signe oméga sur le site que vous m'avez dit) et un de 12K
Pourriez-vous m'expliquer le schéma car je ne comprend pas grand chose vu mon expérience...

J'ai troué ce capteur sur amazon. Il va aussi?

Merci

[touchthebitum]

si j'arrive, je te fais un schéma car moi aussi je n'ai pas trop de compétences dans le domaine

[Tim0th3e]

si j'arrive, je te fais un schéma car moi aussi je n'ai pas trop de compétences dans le domaine

Okay merci

[touchthebitum]

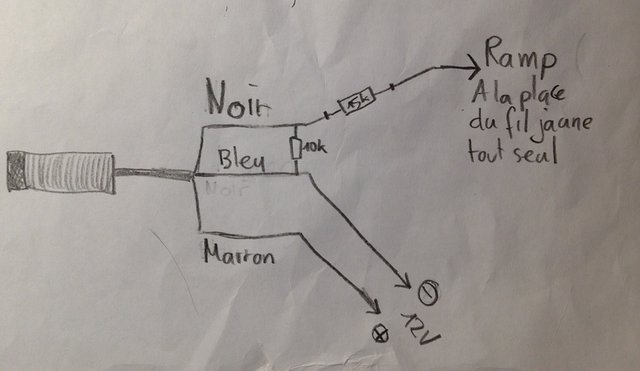

Schéma capteur et cablage

Voilà:
Le fil qui va à la Ramp, doit être installé sur une prise servo. Donc on a au final seulement un fil qui va se brancher sur la ramp à la place du capteur de l'axe Z original à la place du câble jaune.
S'il y a un "pro" qui pourrait également valider mon schéma .....on ne sait jamais
Merci

[Jacques]

La résistance 15K doit être placée avant la jonction avec la 10K et c'est le point milieu des deux résistances qui va sur la ramp à la place du fil jaune

Code : Tout sélectionner

Capteur signal ----------- R15K------+----------------- Jaune Ramps
                                     |
                                    R10K
                                     |
Capteur -     -----------------------+---------------- GND

Capteur + 12V ----------------------------------------- 12V

[touchthebitum]

Ok, merci pour la correction

[foxlfoda]

Bonsoir

Moi j'ai installé le capteur directement sur la ramp et ça marche nickel je confirme bien qu'il marche juste avec 5V et pas besoin de 12v ni du pont diviseur, par contre il détecte que le métal

Lien ebay:
http://www.ebay.fr/itm/NPN-DC6-36V-LJ12 ... 5d527343d3

A+

[Jacques]

Bonsoir

Moi j'ai installé le capteur directement sur la ramp et ça marche nickel je confirme bien qu'il marche juste avec 5V et pas besoin de 12v ni du pont diviseur, par contre il détecte que le métal

Lien ebay:
http://www.ebay.fr/itm/NPN-DC6-36V-LJ12 ... 5d527343d3

A+

Ce n'est pas en accord avec les spécifications du constructeur qui donne une tension mini de 6V.
La stabilité risque de ne pas être au RDV

[Tim0th3e]

Du coup je récapitule:
-Le fil marron va sur le bloc d'alim vert dans les deux trous libres(+)
-Le fil bleu va sur le bloc d'alim vert dans les deux trous libres(-) mais on enlève un bout d'isolation au milieux du câble pour y mettre la résistance 10K
-Le fil noir est sectionné en deux et on soude la résistance 15K pour joindre les deux bouts. Un peut plus loin, on enlève l’isolation et on soude la résistance 10K qui vient du fil bleu.
-Le fil noir remplace ensuite le fil jaune sur le connecteur fin de course Z et tous les autres fils du fin de course sont enlevés

Magnifique schéma :D :D

Merci encore pour votre aide

[Jacques]

Oui c'est bien ca mais le fil qui va à la carte Ramps remplace simplement le fil jaune en 1 du connecteur. les deux autres cosses sont libres.

[Tim0th3e]

Okay du coup le tout nécessite de la soudure...

[touchthebitum]

et de la gaine thermo...

[Tim0th3e]

ok merci je passerai commande à la fin des vacances
