Bonjour,

Mon imprimante est une delta rostock mini G2s de chez GEEETECH avec un fil de 1.75 et une buse de 0.4.
Le slicer est curaengine et répétier host ou cura 15.04.6.

Cijoint la config de curaengine
La config de cura 15.04.6
Je suis sous win 7 home 64bits mais j'imprime avec une SD.

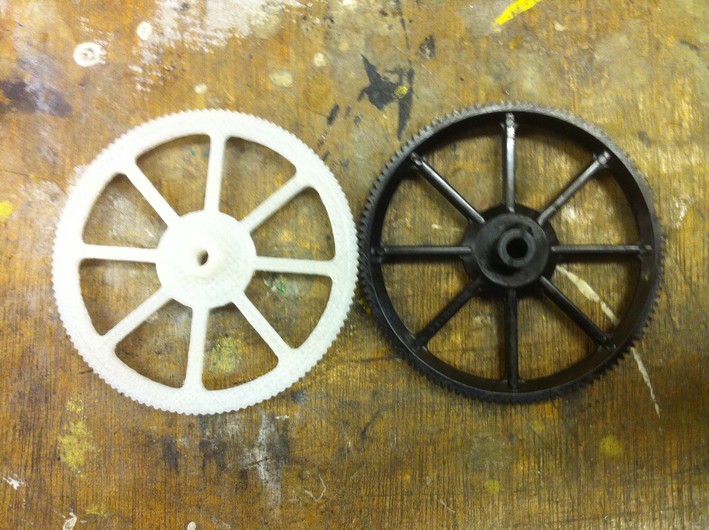

J'essaie d'imprimer une roue dentée de 63mm de diamètre.

Cette dimension est respectée, le nombre de dents aussi mais j'ai un problème avec la profondeur des dents .

Que pourrais je faire pour améliorer ça?

diiity

Salut
A quelle vitesse imprimes-tu?

Avec le STL ce serait plus facile
Sinon, il faut regarder la tension des courroies et les éventuels jeux un peu partout.
Regardez le dessin fait par cura, il devrait correspondre a ce qui est imprimé, il est peut être impossible d'avoir plus de détail avec une buse de 0,4mm. Une buse de 0,2mm ferait mieux bien entendu.

touchthebitum a écrit :Salut
A quelle vitesse imprimes-tu?

A entre 30mm/s et 60mm/s

Jacques a écrit :Avec le STL ce serait plus facile
Sinon, il faut regarder la tension des courroies et les éventuels jeux un peu partout.
Regardez le dessin fait par cura, il devrait correspondre a ce qui est imprimé, il est peut être impossible d'avoir plus de détail avec une buse de 0,4mm. Une buse de 0,2mm ferait mieux bien entendu.

Si je met une buse de 0.2, c'est la seule modif que j'aurais à faire dans la config?
Voici le stl

Je vois que tu as mis 0.35mm pour le diamètre de la buse. Il faudrait mettre 0.4 comme tu l'as indiqué.
Ensuite je constate que la roue fait 60mm de diamètre, ce qui est assez réduit comme dimension.
Je vois aussi que la vitesse est de 70mm/sec, j'essaierai à 40mm/sec et ferais quelques tours pour tester la forme des dents.
En ce qui concerne le shell thickness, il devrait être réglé en fonction du diamètre de la buse. Donc tu devrais mettre plutôt 0.8 (2x0.4) au lieu de 0.7.

Sur le STL les dents ne correspondent pas à des engrenages normalisés mais à des dents de scie.
Il est donc normal que ca fonctionne moyennement

touchthebitum a écrit :Je vois que tu as mis 0.35mm pour le diamètre de la buse. Il faudrait mettre 0.4 comme tu l'as indiqué.
Ensuite je constate que la roue fait 60mm de diamètre, ce qui est assez réduit comme dimension.
Je vois aussi que la vitesse est de 70mm/sec, j'essaierai à 40mm/sec et ferais quelques tours pour tester la forme des dents.
En ce qui concerne le shell thickness, il devrait être réglé en fonction du diamètre de la buse. Donc tu devrais mettre plutôt 0.8 (2x0.4) au lieu de 0.7.

J'ai du faire une erreur sur les fichiers de config que j'ai envoyé.
Voici encore mieux les captures des config de cura 15.04.6 Et celle de curaengine

Jacques a écrit :Sur le STL les dents ne correspondent pas à des engrenages normalisés mais à des dents de scie.
Il est donc normal que ca fonctionne moyennement

c'est un fichier que j'ai pris sur thingiverse, une couronne d'hélico rc et qui fazit 60 et non pas 63, une erreur de ma part

Je ne vois pas d'erreurs. Comme le dit Jacques, il est vrai que ce n'est pas très facile d'imprimer des dents de ce type avec une buse de 0.4mm

bien je vais commandé des buses plus petites, du 0.2 devrait donc passer mais comme j'ai déjà demander à Jacques faudra t il changer quelque chose dans la config à par le diamètre de la buse comme la vitesse d'extrusion par exemple?

Sinon le plus petit que je puisse utiliser serait le 0.2 pas moins?

Normalement il n'y a pas grand chose à changer.
Je vais faire un test avec ton fichier sur mon imprimante. J'ai une buse de 0.35

diiity a écrit :

Jacques a écrit :Sur le STL les dents ne correspondent pas à des engrenages normalisés mais à des dents de scie.
Il est donc normal que ca fonctionne moyennement

c'est un fichier que j'ai pris sur thingiverse, une couronne d'hélico rc et qui fazit 60 et non pas 63, une erreur de ma part

Ok alors l'engrenage coté moteur doit correspondre à des dents pointues adapté à un très faible couple.
Dans ce cas on ne peut pas coupler deux engrenages ensemble mais seulement un avec le moteur.
Passer en 0,2mm ne changera pas grand chose
